Quadruplex type aluminum conductors

CONSTRUCCIÓN

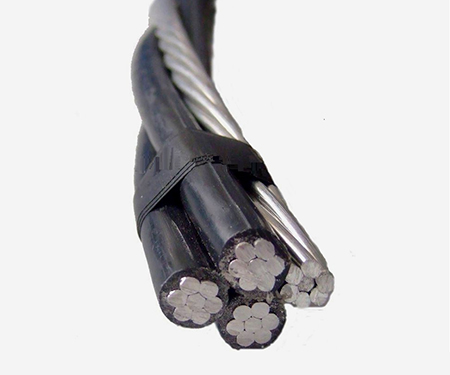

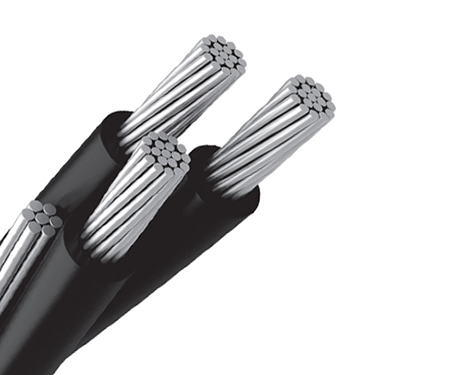

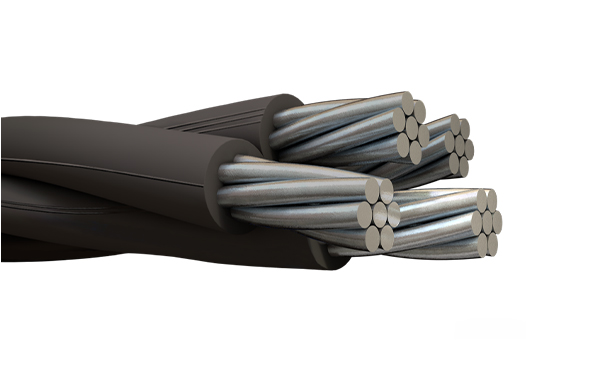

Los cables tipo cuadruplex están construídos por tres conductores aislados y uno desnudo que puede ser AAC, ACSR o AAAC-6201-T81 trenzados entre sí; los conductores de fase y el neutro están construídos respectivamente con hilos aleación de aluminio 1350-H19 ó 6201-T81 cableados concéntricamente; los aislados están cubierto con una capa uniforme de material termoplástico polietileno negro (PE-Carbon Black) o polietileno reticulado (XLPE) también negro resistente a la humedad, calor y luz solar; posteriormente los dos conductores son trenzados entre sí. Su forma de embalaje son carretes en longitudes de acuerdo a las necesidades del cliente.

APLICACIONES

Los conductores de aluminio tipo cuadruplex son utilizados para acometidas eléctricas soportadas por un neutro mensajero desnudo desde la red pública secundaria que pasa por el sector hasta el medidor o tablero de medidores, en circuitos de alumbrado público y como red secundaria tipo cerrada. Este tipo de conductor puede ser usado en lugares secos y húmedos, su temperatura máxima de operación es 75 °C ó 90 °C (dependiendo del aislamiento que usen) y la tensión de servicio es de 0.3 kV para fase-neutrov y de 0.6 kV para fase-fase.

ESPECIFICACIONES

• ASTM B230: Alambres de aluminio, aleación 1350-H19 para propósitos eléctricos.

• ASTM B231: Conductores trenzados de aluminio tipo 1350-H19 en capas concéntricas.

• ASTM B786: Conductores trenzados de aluminio aleación 1350-H19 de 19 hilos, formación unilay para ser aislados posteriormente.

• ASTM B232: Conductores trenzados de aluminio reforzados con acero (ACSR).

• ASTM B398: Alambres de aleación de aluminio, 6201-T81 para propósitos eléctricos.

• ASTM B399: Conductores trenzados de aleación aluminio tipo 6201-T81 en capas concéntricas.

• ANSI/NEMA WC-70 ICEA S-76-474: Cables de potencia soportados por un neutro mensajero, con aislamiento resistente a la intemperie para 0.6 kV.

• NTE INEN 2 572:Cables pre-ensamblados soportados por un neutro portante, con aislamiento extruído resistente a la intemperie hasta 0.6 kV.

Además de todos los requerimientos del National Electrical Code.

AAC Neutral-Messenger

Code Word

Phase Conductor

Bare Neutral Messenger

Weight Per 1000 ft. (lbs.)

Allowable Ampacities+

Size (AWG)

Stranding

Covering Thickness (mils.)

Size (AWG)

Stranding

Rated Strength (lbs.)

POLY

XLP

POLY

XLP

Clydesdale

4

1

45

4

7

881

198

199

80

100

Pinto

4

7

45

4

7

881

211

218

80

100

Mustang

2

7

45

2

7

1350

312

318

105

135

Criollo

1/0

19

60

1/0

7

1990

505

520

140

180

Percheron

2/0

19

60

2/0

7

2510

622

639

160

205

Hanovarian

3/0

19

60

3/0

19

3310

750

761

185

235

Oldenburg

4/0

19

60

4/0

19

4020

928

941

210

275

ACSR Neutral-Messenger

Code Word

Phase Conductor

Bare Neutral Messenger

Weight Per 1000 ft. (lbs.)

Allowable Ampacities+

Size (AWG)

Stranding

Covering Thickness (mils.)

Size (AWG)

Stranding

Rated Strength (lbs.)

POLY

XLP

POLY

XLP

Morochuca

6

1

45

6

6/1

1190

145

147

60

75

Chola

6

7

45

6

6/1

1190

153

158

60

75

Morgan

4

1

45

4

6/1

1860

217

219

80

100

Hackney

4

7

45

4

6/1

1860

229

236

80

100

Palomino

2

7

45

2

6/1

2850

346

355

105

135

Standardbred

1/0

7

60

1/0

6/1

4380

557

573

—

—

Costena

1/0

19

60

1/0

6/1

4380

551

566

140

180

Grullo

2/0

19

60

2/0

6/1

5310

680

697

160

205

Suffolk

3/0

19

60

3/0

6/1

6620

824

835

185

235

Appaloosa

4/0

19

60

4/0

6/1

8350

1042

1063

210

275

6201 Alloy Neutral Messenger

Code Word

Phase Conductor

Bare Neutral Messenger

Weight Per 1000 ft. (lbs.)

Allowable Ampacities+

Size (AWG)

Stranding

Covering Thickness (mils.)

ACSR Equivalent (AWG)

Stranding

Rated Strength (lbs.)

POLY

XLP

POLY

XLP

Bay

6

1

45

6

7

1110

137

137

60

75

French Coach

6

7

45

6

7

110

146

146

60

75

German Coach

4

1

45

4

7

1760

205

205

80

100

Arabian

4

7

45

4

7

1760

217

217

80

100

Belgian

2

7

45

2

7

2800

328

328

105

135

Shetland

1/0

19

60

1/0

7

4460

519

519

140

180

Thoroughbred

2/0

19

60

2/0

7

5390

639

639

160

205

Trotter

3/0

19

60

3/0

7

6790

789

789

185

235

Walking

4/0

19

60

4/0

7

8560

977

977

210

275

+Conductor temperature of 90°C for XLP, 75°C for Poly; ambient temperature of 40°C; emissivity 0.9; 2 ft./sec. wind in sun.
